Cấu tạo và quy trình sản xuất ống nhựa mềm lõi thép

Ống nhựa mềm lõi thép được cấu tạo từ nhựa PVC mềm kết hợp với lõi thép dạng xoắn, tạo nên sự linh hoạt khi uốn và khả năng giữ hình dạng tốt hơn so với ống nhựa mềm thông thường. Cấu tạo này giúp sản phẩm được sử dụng trong nhiều hệ thống hút và dẫn nước, khí, dầu, bụi, chất thải và các loại vật liệu khác.

Vậy ống nhựa mềm lõi thép được cấu tạo từ những lớp nào, lõi thép có vai trò gì và quy trình sản xuất ra sao? Cùng AZK tìm hiểu chi tiết trong bài viết dưới đây.

Cấu tạo ống nhựa mềm lõi thép gồm những gì?

Ống nhựa mềm lõi thép được cấu tạo chủ yếu từ nhựa PVC mềm và lõi thép dạng xoắn. Các bộ phận này được kết hợp với nhau trong quá trình tạo hình để vừa đảm bảo độ mềm dẻo của ống, vừa tăng khả năng giữ hình dạng khi uốn cong hoặc sử dụng trong hệ thống hút, dẫn.

Về cơ bản, cấu tạo của ống gồm lớp nhựa PVC bên trong, lõi thép xoắn ở giữa và lớp nhựa PVC bên ngoài.

Lớp nhựa PVC bên trong

Lớp PVC bên trong là phần thành ống tiếp xúc trực tiếp với môi chất được hút hoặc dẫn qua ống. Vật liệu PVC có độ mềm dẻo, giúp ống có khả năng uốn cong và thuận tiện hơn khi lắp đặt tại những vị trí cần thay đổi hướng.

Bề mặt phía trong tương đối nhẵn, góp phần hạn chế cản trở dòng chảy hoặc dòng khí trong quá trình sử dụng. Tùy từng loại ống, vật liệu và độ dày lớp PVC có thể được điều chỉnh để phù hợp với mục đích sử dụng khác nhau.

Lõi thép dạng xoắn

Lõi thép xoắn là bộ phận gia cường đặc trưng của dòng ống này. Dây thép được tạo hình và quấn liên tục theo dạng xoắn lò xo dọc theo chiều dài ống, sau đó được bao phủ bởi lớp nhựa PVC.

Lõi thép có tác dụng tăng độ ổn định cho thành ống, giúp ống giữ hình dạng tốt hơn và hạn chế móp, xẹp khi uốn cong hoặc làm việc trong hệ thống hút. Đồng thời, kết cấu lõi xoắn vẫn cho phép ống duy trì độ linh hoạt cần thiết khi lắp đặt.

Đây cũng là điểm khác biệt quan trọng giữa ống nhựa mềm lõi thép và các loại ống PVC mềm không có lõi gia cường.

Lớp nhựa PVC bên ngoài

Lớp PVC bên ngoài bao phủ phần lõi thép, tạo thành bề mặt ngoài của ống và góp phần bảo vệ kết cấu bên trong. Lớp nhựa này cũng giúp hoàn thiện hình dạng của ống sau quá trình tạo hình và làm mát.

Tùy từng sản phẩm, lớp PVC bên ngoài có thể có màu sắc và độ dày khác nhau. Vì vậy, không nên chỉ dựa vào màu sắc bên ngoài để đánh giá khả năng sử dụng của ống mà cần xem xét thêm các thông số kỹ thuật cụ thể.

Cấu tạo tổng thể của ống nhựa mềm lõi thép

Có thể hình dung cấu tạo cơ bản của sản phẩm theo thứ tự:

PVC bên trong → lõi thép xoắn → PVC bên ngoài

Sự kết hợp giữa PVC mềm và lõi thép xoắn tạo nên một loại ống vừa có khả năng uốn cong, vừa có độ ổn định cao hơn so với ống nhựa mềm thông thường. Tuy nhiên, độ dày, đường kính, kết cấu lõi và đặc tính của từng sản phẩm có thể khác nhau, vì vậy khả năng chịu nhiệt, áp lực và môi chất sử dụng cần được xác định theo thông số kỹ thuật của từng loại.

Cấu tạo là yếu tố quyết định nhiều đặc tính của ống, nhưng để lựa chọn đúng sản phẩm còn cần xem xét các thông số như đường kính, độ dày, nhiệt độ, áp lực và bán kính uốn. Các thông số này sẽ được phân tích cụ thể trong bài Thông số kỹ thuật cần biết khi mua ống nhựa mềm lõi thép.

Lõi thép xoắn có tác dụng gì trong ống nhựa mềm?

Lõi thép xoắn là bộ phận gia cường quan trọng trong cấu tạo của ống nhựa mềm lõi thép. Nếu lớp PVC tạo nên độ mềm dẻo và khả năng uốn cong thì lõi thép giúp tăng độ ổn định cho thành ống, đặc biệt khi ống bị uốn hoặc làm việc trong hệ thống hút.

Tăng khả năng giữ hình dạng cho ống

Dây thép được tạo hình và quấn liên tục theo dạng xoắn lò xo dọc theo thân ống, tạo thành một khung gia cường bên trong. Nhờ đó, ống có khả năng duy trì tiết diện tròn tốt hơn trong quá trình lắp đặt và sử dụng.

Đây là ưu điểm quan trọng so với ống nhựa mềm không có lõi gia cường, vốn dễ bị biến dạng hơn khi chịu tác động từ bên ngoài.

Hạn chế móp, xẹp khi uốn cong

Khi đường ống được bố trí qua các góc cua hoặc những vị trí cần thay đổi hướng, thành ống có thể chịu lực uốn và có nguy cơ bị móp hoặc xẹp. Lõi thép xoắn giúp nâng đỡ thành ống, hạn chế mức độ biến dạng và giúp tiết diện ống ổn định hơn.

Đặc biệt với các hệ thống hút, việc hạn chế tình trạng ống bị xẹp có ý nghĩa quan trọng vì tiết diện ống bị thu hẹp có thể ảnh hưởng đến khả năng lưu thông của dòng khí hoặc vật liệu.

Tạo sự cân bằng giữa độ mềm và độ ổn định

Một trong những đặc điểm của ống nhựa mềm lõi thép là sự kết hợp giữa PVC mềm và lõi thép xoắn. PVC giúp ống có khả năng uốn cong và thuận tiện khi lắp đặt, trong khi lõi thép đảm nhiệm vai trò gia cường và giữ form.

Nhờ kết cấu này, ống không quá cứng như ống kim loại nhưng vẫn có độ ổn định cao hơn so với ống nhựa mềm thông thường.

Tuy nhiên, tác dụng của lõi thép không đồng nghĩa với việc mọi loại ống đều có khả năng chịu áp lực hoặc nhiệt độ giống nhau. Đường kính, độ dày thành ống, kết cấu lõi và vật liệu sử dụng đều ảnh hưởng đến đặc tính kỹ thuật của từng sản phẩm.

Để lựa chọn đúng loại ống cho hệ thống, cần xem xét đầy đủ các thông số kỹ thuật như đường kính, độ dày, nhiệt độ làm việc, áp lực và bán kính uốn.

Quy trình sản xuất ống nhựa mềm lõi thép

Ống nhựa mềm lõi thép được sản xuất bằng cách kết hợp quá trình đùn nhựa PVC với công đoạn tạo hình và quấn lõi thép dạng xoắn. Lớp PVC tạo thành thành ống, trong khi dây thép được bố trí liên tục theo dạng lò xo để gia cường và giúp ống giữ hình dạng tốt hơn.

Quy trình sản xuất có thể thay đổi tùy theo thiết bị, vật liệu và quy cách của từng nhà máy. Về cơ bản, các công đoạn chính gồm:

1. Chuẩn bị và phối trộn nguyên liệu

Nguyên liệu nhựa PVC cùng các thành phần phụ trợ được chuẩn bị và phối trộn theo công thức phù hợp với yêu cầu của sản phẩm. Đồng thời, dây thép được chuẩn bị để đưa vào công đoạn tạo lõi gia cường.

Chất lượng và tỷ lệ nguyên liệu có ảnh hưởng đến độ dẻo, độ trong, độ dày và các đặc tính kỹ thuật của thành ống.

2. Đùn tạo lớp PVC bên trong

Hỗn hợp nguyên liệu được đưa vào máy đùn. Dưới tác động của nhiệt và lực đùn, nhựa PVC được hóa dẻo và đưa qua đầu khuôn để tạo thành phôi ống PVC bên trong.

Đường kính và độ dày của lớp nhựa được kiểm soát trong quá trình đùn để đảm bảo phôi có kích thước tương đối đồng đều trước khi chuyển sang công đoạn gia cường.

3. Làm mát và ổn định phôi ống

Sau khi ra khỏi đầu khuôn, phôi PVC được làm mát bằng nước hoặc hệ thống làm mát phù hợp để ổn định hình dạng và kích thước.

Công đoạn này giúp lớp nhựa đạt trạng thái cần thiết trước khi tiến hành quấn lõi thép.

4. Tạo hình và quấn lõi thép xoắn

Đây là công đoạn đặc trưng trong quá trình sản xuất ống nhựa mềm lõi thép. Dây thép được tạo hình và quấn liên tục quanh phôi PVC theo dạng xoắn lò xo với khoảng cách tương đối đồng đều.

Mật độ và bước xoắn của lõi thép được kiểm soát theo quy cách sản phẩm. Sau khi hoàn thành, lõi thép nằm trong kết cấu thành ống và đảm nhiệm vai trò gia cường, giúp ống giữ hình dạng tốt hơn khi uốn cong hoặc sử dụng trong hệ thống hút.

5. Đùn phủ lớp PVC bên ngoài

Sau khi lõi thép được bố trí trên phôi ống, sản phẩm tiếp tục đi qua hệ thống đùn để tạo lớp PVC bên ngoài.

Lớp nhựa này bao phủ lõi thép, tạo thành kết cấu hoàn chỉnh của thành ống và giúp bảo vệ phần lõi bên trong. Độ dày của lớp PVC bên ngoài được kiểm soát để đảm bảo kích thước và yêu cầu kỹ thuật của từng loại ống.

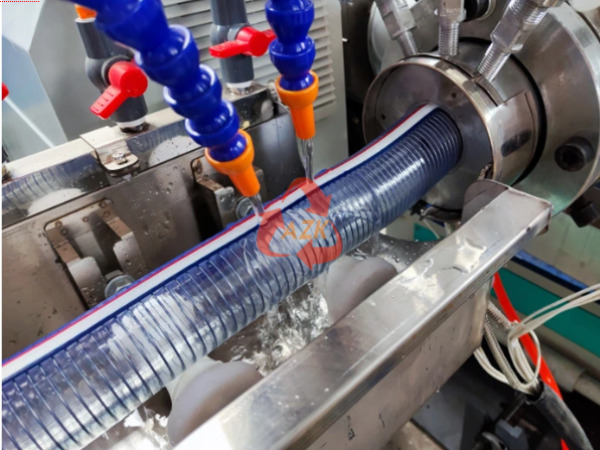

6. Làm mát và định hình lần cuối

Ống sau khi được phủ lớp PVC bên ngoài tiếp tục được làm mát để nhựa ổn định và đạt hình dạng cần thiết.

Quá trình làm mát đồng thời giúp hạn chế biến dạng của thành ống khi sản phẩm được kéo qua dây chuyền sản xuất.

7. Kéo, kiểm tra và hiệu chỉnh

Ống được đưa qua thiết bị kéo với tốc độ phù hợp để duy trì quá trình tạo hình liên tục và ổn định.

Trong công đoạn này, sản phẩm được kiểm tra các yếu tố như đường kính, độ dày thành ống, độ đồng đều của lớp nhựa và vị trí của lõi thép. Những sản phẩm không đạt yêu cầu có thể được loại bỏ hoặc điều chỉnh tùy theo quy trình kiểm soát chất lượng của nhà sản xuất.

8. Cuộn và đóng gói

Sau khi hoàn thành quá trình tạo hình và kiểm tra, ống được cuộn thành từng cuộn theo chiều dài quy định. Sản phẩm sau đó được đóng gói và bảo quản để thuận tiện cho quá trình vận chuyển, lưu kho và đưa vào sử dụng.

Tóm tắt quy trình sản xuất

Có thể khái quát quy trình sản xuất ống nhựa mềm lõi thép như sau:

Chuẩn bị nguyên liệu → Trộn nguyên liệu → Đùn lớp PVC bên trong → Làm mát → Quấn lõi thép xoắn → Đùn lớp PVC bên ngoài → Làm mát và định hình → Kéo và kiểm tra → Cuộn → Đóng gói.

Tùy vào đường kính, độ dày, vật liệu và yêu cầu kỹ thuật, dây chuyền sản xuất thực tế có thể có thêm hoặc thay đổi một số công đoạn. Vì vậy, cấu tạo và quy trình sản xuất chỉ là một phần để đánh giá sản phẩm; khi lựa chọn ống cần xem xét thêm các thông số như đường kính, độ dày, nhiệt độ làm việc, áp lực, bán kính uốn và loại môi chất sử dụng.

Các ứng dụng của ống nhựa mềm lõi thép

Nhờ kết hợp giữa nhựa PVC mềm và lõi thép xoắn, ống nhựa mềm lõi thép có khả năng uốn cong linh hoạt nhưng vẫn giữ hình dạng tương đối ổn định khi sử dụng. Tùy vào từng loại ống và thông số kỹ thuật, sản phẩm được ứng dụng trong nhiều hệ thống hút và dẫn như:

• Hút và dẫn nước, chất lỏng trong các hệ thống công nghiệp.
• Dẫn và hút khí, thông gió hoặc kết nối các thiết bị cần đường ống mềm.
• Hút bụi và vật liệu, phù hợp với một số hệ thống vận chuyển vật liệu dạng hạt hoặc dạng bụi.
• Dẫn dầu và một số loại chất lỏng, với điều kiện lựa chọn đúng loại ống có khả năng tương thích với môi chất.
• Hút bùn, chất thải, thường gặp trong các hệ thống xe hút bể phốt, xe môi trường và thiết bị xử lý chất thải.

Ngoài ra, một số dòng chuyên dụng có thể được thiết kế để làm việc trong điều kiện nhiệt độ hoặc môi chất đặc thù. Vì vậy, cần lựa chọn đúng loại ống theo yêu cầu thực tế.

Nếu muốn tìm hiểu chi tiết hơn về các ứng dụng thực tế, bạn có thể xem bài ứng dụng của ống nhựa mềm lõi thép.

Kết luận

Ống nhựa mềm lõi thép được cấu tạo từ lớp PVC mềm kết hợp với lõi thép dạng xoắn, tạo nên sự cân bằng giữa độ mềm dẻo và khả năng giữ hình dạng của ống. Quy trình sản xuất gồm nhiều công đoạn từ đùn nhựa, tạo hình và quấn lõi thép đến phủ lớp PVC bên ngoài, làm mát, kiểm tra và đóng gói.

Cấu tạo và quy trình sản xuất có ảnh hưởng trực tiếp đến đặc tính của sản phẩm, nhưng mỗi loại ống vẫn có đường kính, độ dày, nhiệt độ, áp lực và phạm vi môi chất sử dụng khác nhau. Vì vậy, cần dựa trên thông số kỹ thuật cụ thể và điều kiện làm việc thực tế để lựa chọn sản phẩm phù hợp.

Hy vọng những thông tin trên giúp bạn hiểu rõ hơn về cấu tạo, vai trò của lõi thép và quy trình sản xuất ống nhựa mềm lõi thép trước khi lựa chọn sản phẩm.
